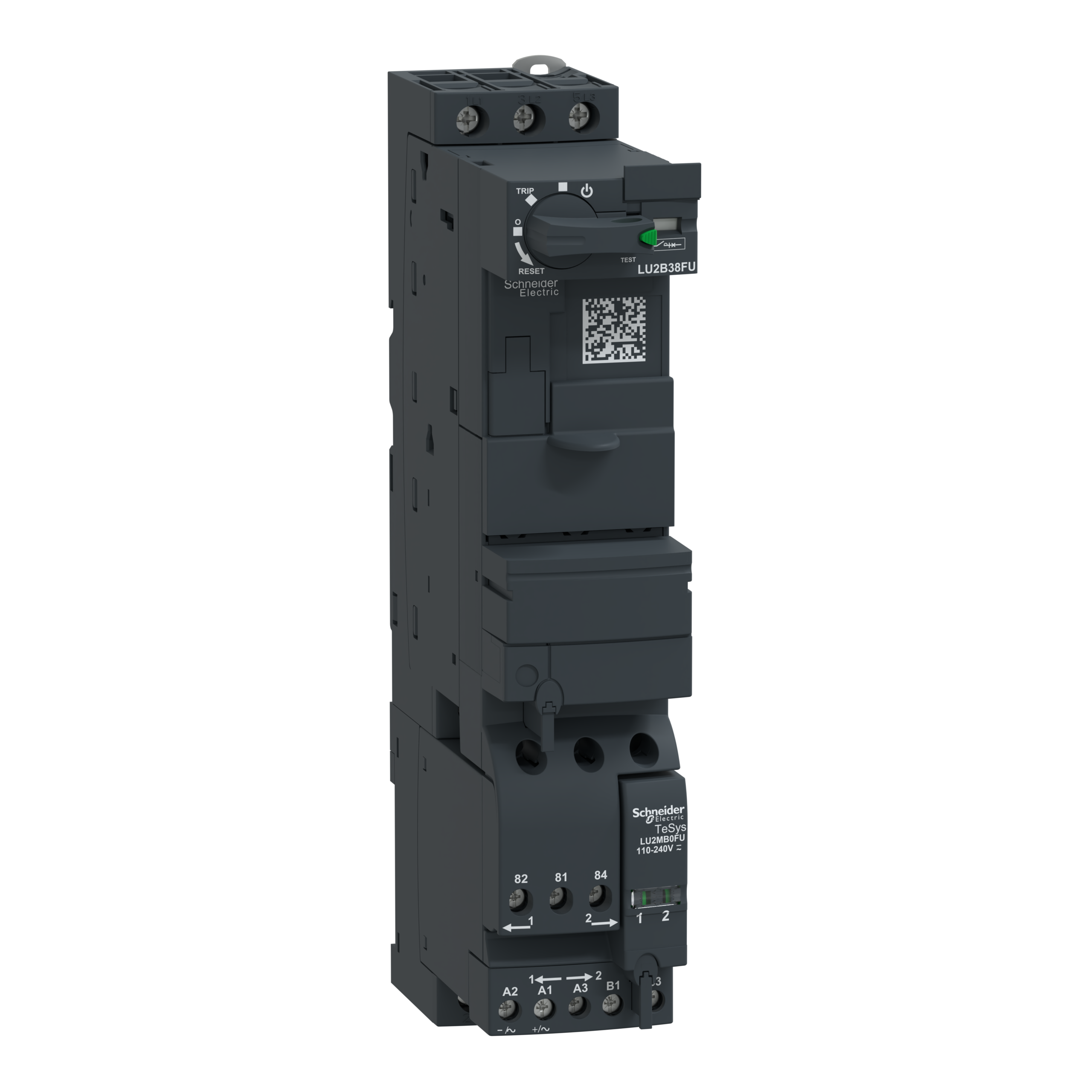

Реверсивна база живлення, TeSys Ultra, 3P, 1NO + 1NC, 38A, 690V
7,202.00₴
- Additional information
- Description
- Завантаження
- Store Policies
- Enquiries
Additional information
| Рівень надійності безпеки | B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
|---|---|
| Момент затягування | коло подачі живлення: 1.9-2.5 Н.м хрестоподібний № 2 викрутка 6 мм |
| Механічна зносостійкість | |
| Ступінь захисту | IP40 відповідно до МЕК 60947-1 (передня панель за межами зони підключення) |
| Захисна обробка | |
| Споживання типового струму | 90 мА на 24 В Змінний струм Ізольований I rms з LUCA, LUCB, LUCC, LUCD |
| Спосіб кріплення | |
| Клеми підключення | коло подачі живлення Гвинтовий затискач 2 кабель(і) 1.5-6 мм² гнучкий без кабельного наконечника |
| Стійкість до падінь напруги | |
| Максимальна робоча швидкість | |
| Не розсіювана хвиля збурень | 2 кВ Загальний режим 48…220 В Постійний струм відповідно до МЕК 60947-6-2 |
| Висота над рівнем моря | |
| Тип допоміжних контактів | тип дзеркальний контакт (1 нормально закритий) відповідно до МЕК 60947-1 |
| [Ie] номінальний робочий струм | |
| Категорія застосування | |
| Тип виробу або компоненту | |
| [Uc] напруга схеми керування | |
| [Ue] номінальна робоча напруга | |
| Сертифікація виробу | |
| COS | |
| Група продукції | |
| Країна виробник | |
| Розсіювання потужності |
Description
Стандартна база живлення TeSys U, 3 полюси (3 NО), 38 A/690 В, доповнюється блоком керування LUC для формування контролера пускача TeSys U, для 3-фазних двигунів до 18. 5 кВт при 400 В. Основа, що складається з силових контактів, котушки керування, поворотної рукоятки, з модульною конструкцією для додаткових модулів для формування контролера стартера «все в одному» з основними або розширеними функціями захисту та керування. Оснащений клемною колодкою керування та заглушками, що закривають порожнини. Він забезпечує високу відключаючу здатність Icu 25 кА при 400 В, гарантований контроль запуском/зупинкою протягом 3600 циклів/год. Дуже компактний (ширина 45 мм), монтується на DIN-рейку та кріпиться гвинтами, з поворотною ручкою, що замикається. Сертифіковано при використанні в поєднанні з блоком керування LUC (IEC, UL, CSA, CCC, EAC, Marine), сумісний із Green Premium (RoHS/REACh).
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=1744150 |
|---|---|
| Інструкція | https://download.schneider-electric.com/files?p_Doc_Ref=1629984 |
