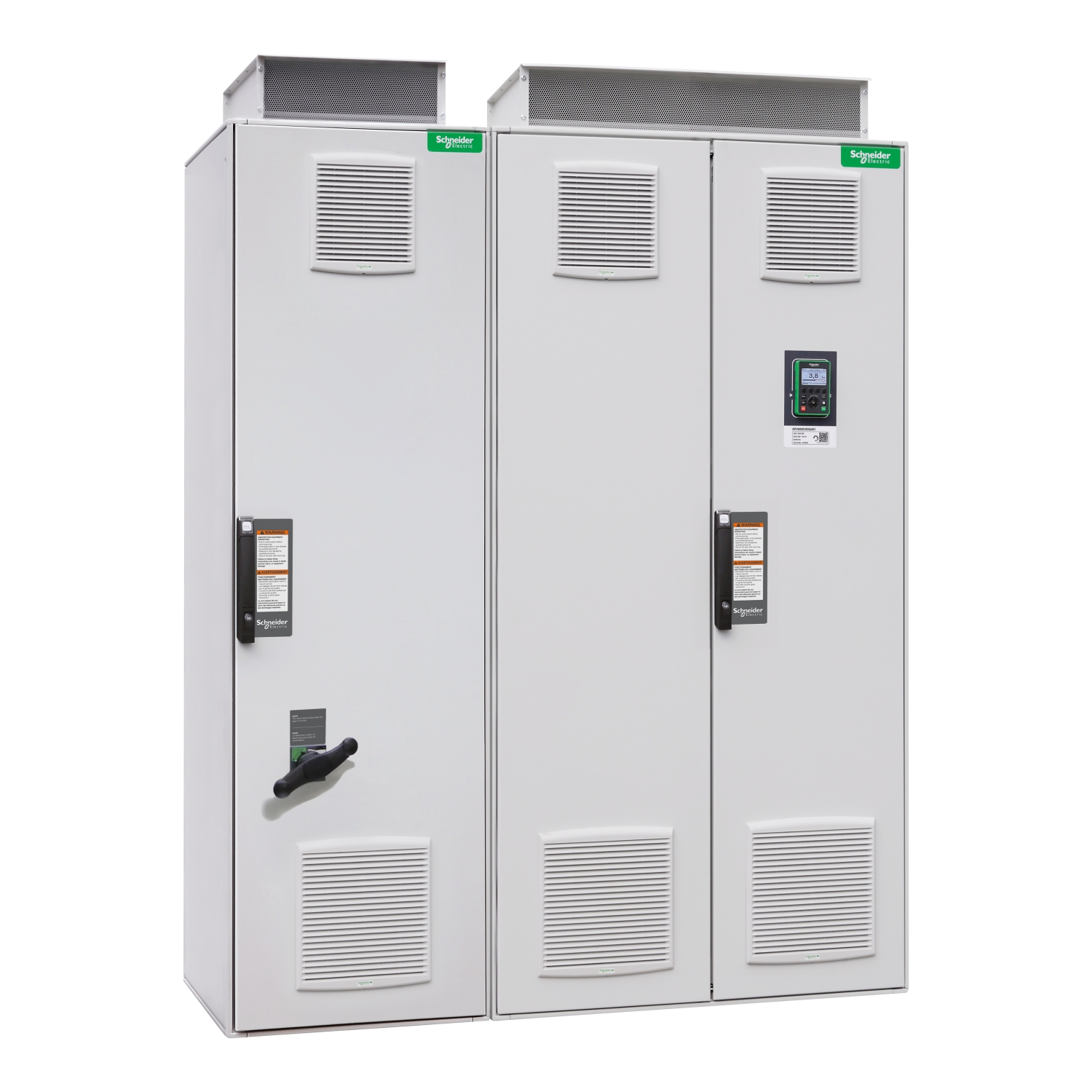

ATV680 КОМЛЕКТНИЙ ПЧ IP23 355/280кВт400В
0.00₴
- Additional information
- Description
- Завантаження
- Store Policies
- Enquiries
Additional information
| Коефіцієнт корисної дії | |
|---|---|
| Тип гальмування | постійним струмом |
| Швидкість передачі | |
| Функція безпеки | STO (безпечне вимкнення крутного моменту), рівень SIL 3 для <= 100 мс |
| Кількість адрес | |
| Відносна вологість | |
| Ізоляція | |
| Кількість дискретних входів | |
| Місцева сигналізація | графічний термінал передні двері управління, налаштування, конфігурація |
| Спосіб збірки | |
| Помилка лінеаризації | AQ1, AQ2: +/- 0.2 % для Аналоговий вихід |
| Сумісність входів | STOA, STOB дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2 |
| Тип конектора | |
| Кількість аналогових входів | |
| Кадр даних | |
| Вихідна напруга | |
| Робоче положення | |
| Тип поляризації | відсутній повний опір для Modbus послідовний |
| Категорія перенапруги | ІІІ |
| Висота над рівнем моря | 3800…4800 m зі зменшенням струму на 1 % на 100 м для TN система заземлення |
| Живлення | |
| Тип дискретного входу | STOA, STOB безпечне вимкнення крутного моменту (Safe Torque Off), 24 В постійна напруга ( 2200 кОм |
| Тип аналогового входу | |
| Ймовірний струм КЗ [Isc] | 50 кА для 100 мс |
| Частота мережі живлення | |
| Точність швидкості | VC без зворотного зв'язку: 0,3 x частота ковзання |
| Тривалість вибірки | 10 мс +/- 1 мс (AQ1, AQ2) – аналоговий вихід |
| Кількість аналогових виходів | |
| Протокол порту обміну даними | |
| Колір шафи | світло сірий (RAL 7035) |
| Робоча температура повітря | |
| Логіка дискретних входів | |
| Призначення продукту | |
| Розсіювана потужність [Вт] | |
| Частота перемикання | |
| Кількість релейних виходів | 3 |
| Електромагнітний фільтр | вбудований відповідно до МЕК 61800-3, категорія C4, неекранований кабель з 250 м максимальна довжина кабелю |
| Апаратний інтерфейс | |
| Вихідна частота приводу | 0.1-500 Гц |
| Тип обміну | напівдуплексний, повнодуплексний, автоузгодження Ethernet IP/Modbus TCP |
| Тип аналогового виходу | програмно-конфігурований струм AQ1, AQ2: 0…20 мА, роздільна здатність 10 біт |
| Електромагнітна сумісність | тест на стійкість до радіоперешкод рівень 3 відповідно до МЕК 61000-4-6 |
| Формат даних | 8 біт, конфігурується непарний, парний або без парності для Modbus послідовний |
| Ступінь забруднення | |
| Тип виробу або компоненту | |
| Додаткове обладнання | |
| Потужність двигуна [кВт] | |
| Повна потужність | 302 кВА при 400 В (важкий режим роботи) |
| Кількість фаз мережі | |
| Тип релейного виходу | конфігурована релейна логіка R3: реле послідовності нормально відкритий електрична довговічність 100000 циклів |
| Точність | |
| Ступінь захисту | |
| Сертифікація виробу | |
| Тип охолодження | примусове охолодження |
| Метод доступу | ведений Modbus TCP |
| Рівень шуму | 75 дБ відповідно до 86/188/EEC – директива о загрязняющих веществах |
| Опціональний модуль | слот А/ слот В: модуль розширення релейних виходів |
Description
ATV680 КОМЛЕКТНИЙ ПЧ IP23 355/280кВт400В
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EAV64318 |
|---|---|
| How to video | |
| Каталог | https://download.schneider-electric.com/files?p_Doc_Ref=DIA3ED2201101EN |
