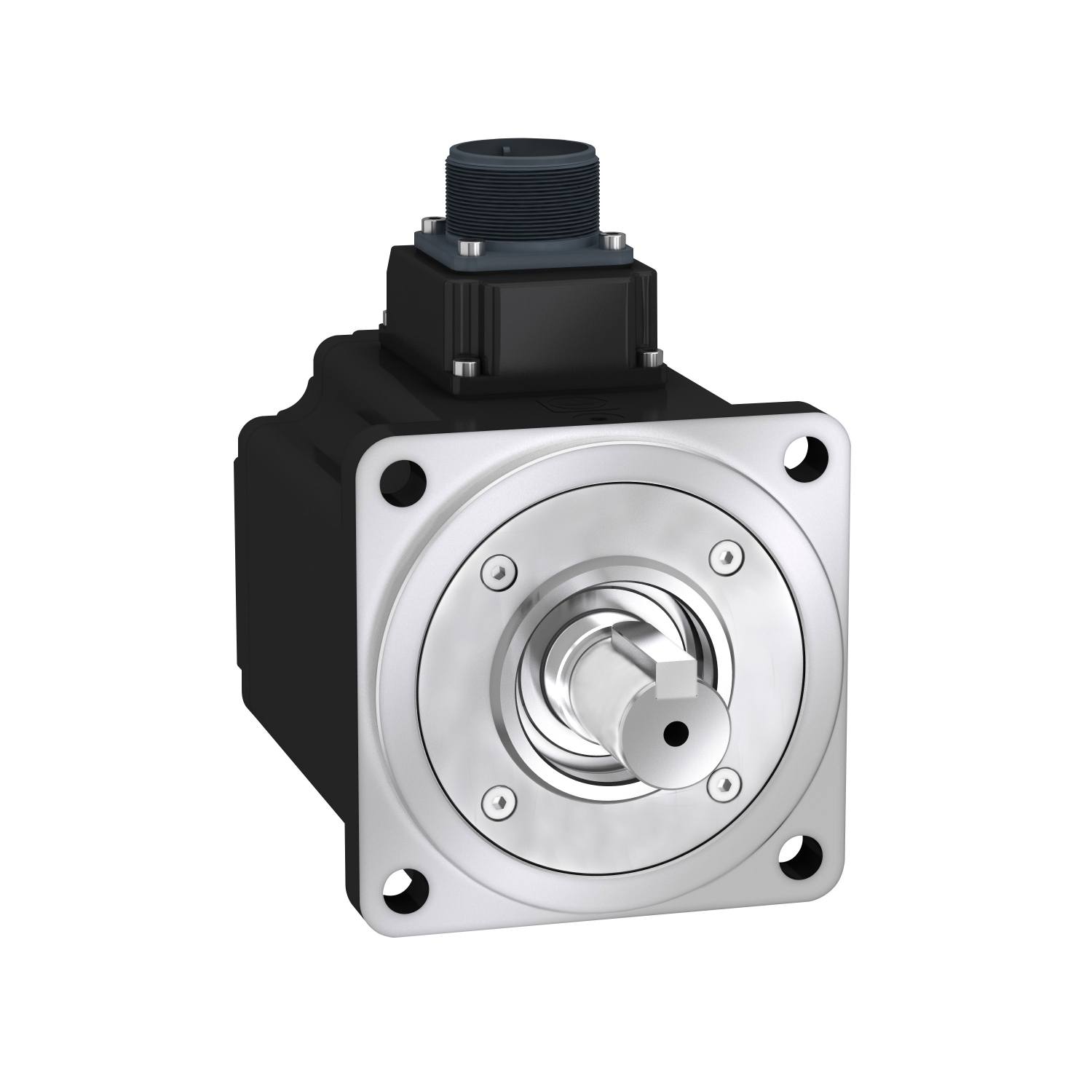

ДВИГУН BCH2 100mm 2000Вт ШПОНКА
36,198.00₴
- Additional information
- Description
- Завантаження
- Store Policies
- Enquiries
Additional information
| Виробник | |
|---|---|
| Ступінь захисту | |
| Коефіцієнт протиЕРС | 39 В/к об/хв на 20 °C |
| Гальмівна потужність | 10.4 В |
| Розмір фланцевого двигуна | 100 мм |
| Номінальна вихідна потужність | |
| Піковий крутний момент | 19.11 Н.м для LXM28… на 12 А, 220 В, трифазний |
| Кількість монтажних отворів | 4 |
| Довготривала потужність | 2000 В |
| Нагріта температура магніту | 100 °C |
| Номінальна швидкість | 3000 об/хв для LXM28… на 12 А, 220 В, трифазний |
| Коефіцієнт насичення 1 | -3.82E-18 |
| Коефіцієнт 2_0 | 0 Н.м |
| Кількість обмоток двигуна | 2 |
| Коефіцієнт 2_1 | 8.75000000000026E-06 Н.м/об/хв |
| Коефіцієнт 1_5 | -7.8919E-30 Н.м/об/хв5 |
| Коефіцієнт 1_6 | 3.2E-34 Н.м/об/хв6 |
| Коефіцієнт 1_3 | -2.965143E-22 Н.м/об/хв3 |
| Коефіцієнт 1_4 | 7.11E-26 N.m/об/хв4 |
| Коефіцієнт 1_1 | -1.87500000003E-05 Н.м/об/хв |
| Коефіцієнт 1_2 | 5.62440546E-19 Н.м/об/хв² |
| Сумісність продуктів | |
| Коефіцієнт насичення 3 | 1.58E-19 |
| Тип виробу або компоненту | |
| Довідка про розміри | BCH2 |
| Країна виробник | |
| COS | |
| Максимальна радіальна сила Fr | 570 N на 3000 об/хв |
| Момент інерції ротора | 4.28 кг.см² |
| Тип охолодження | природне охолодження |
| Моментний коефіцієнт | 0.65 N.m/A на 20 °C |
| Довжина валу | 45 мм |
| Кількість фаз мережі | |
| Максимальний струм Irms | 32.3 А для LXM28… на 2 кВт, 220 В |
| Ширина ключа | 8 мм |
| Коефіцієнт насичення 2 | -0.007814096 |
| Діаметр валу | 22 мм |
| Діаметр монтажних отворів | 115 мм |
| Торець валу | шпонковий |
| Опір обмотки статора | 0.36 Ом на 20 °C |
| Сумісність серії | |
| Гальма | відсутній |
| Похибка точності [кутова] | 0.044 ° |
| Номінальний крутний момент | 6.37 Н.м для LXM28… на 12 А, 220 В, трифазний |
| Максимальна осьова сила Fa | 200 N |
| Нагріта температура міді | 135 °C |
| Опис | Виріб є частиною серії Lexium 28, яка пропонує серводвигуни потужністю від 0,05 кВт до 4,5 кВт. Серводвигун має максимальну механічну швидкість 5000 об/хв і шпонковий кінець валу без стопорного гальма. Він оснащений 20-бітним однооборотним енкодером. Це серводвигун другого покоління з номінальною напругою живлення 220 В, безперервним струмом зупинки 9,87 А і безперервною потужністю 2000 Вт. Розміри вала 22 мм (діаметр) x 45 мм (довжина). Він оснащений розємом MIL для електричного підключення. Виріб має ступінь захисту IP50 та IP65. Довжина виробу 198,5 мм, а розміри центруючої шийки – 7 мм (глибина) x 95 мм (діаметр) з монтажним отвором 115 мм. Вага 6,7 кг. Підходить для систем керування машинами. Ця серія сумісна з сервоприводами Lexium 28. Виріб сумісний з сервоприводом LXM26D потужністю 2 кВт 220 В трифазного струму. Підтримує 100-міліметрове фланцеве кріплення азійського стандарту з системою природного конвекційного охолодження. Асортимент Lexium 28 пропонує заздалегідь визначені комбінації відповідно до вимог систем керування рухом та оптимізують продуктивність установки. Сервоприводи Lexium 28 і серводвигуни Lexium BCH2- оптимізовані сервокомплекти для компактних машин. |
| Назва пристрою | |
| Назва | |
| Штрих-код | b3606480734106 |
| Код УКТЗЕД | 8501522090 |
| Валюта | UAH |
| Статус серії | regular |
| Монтажна опора | |
| Довжина | |
| Маса нетто | |
| Температура магніту rt | 20 °C |
Description
Виріб є частиною серії Lexium 28, яка пропонує серводвигуни потужністю від 0,05 кВт до 4,5 кВт. Серводвигун має максимальну механічну швидкість 5000 об/хв і шпонковий кінець валу без стопорного гальма. Він оснащений 20-бітним однооборотним енкодером. Це серводвигун другого покоління з номінальною напругою живлення 220 В, безперервним струмом зупинки 9,87 А і безперервною потужністю 2000 Вт. Розміри вала 22 мм (діаметр) x 45 мм (довжина). Він оснащений розємом MIL для електричного підключення. Виріб має ступінь захисту IP50 та IP65. Довжина виробу 198,5 мм, а розміри центруючої шийки – 7 мм (глибина) x 95 мм (діаметр) з монтажним отвором 115 мм. Вага 6,7 кг. Підходить для систем керування машинами. Ця серія сумісна з сервоприводами Lexium 28. Виріб сумісний з сервоприводом LXM26D потужністю 2 кВт 220 В трифазного струму. Підтримує 100-міліметрове фланцеве кріплення азійського стандарту з системою природного конвекційного охолодження. Асортимент Lexium 28 пропонує заздалегідь визначені комбінації відповідно до вимог систем керування рухом та оптимізують продуктивність установки. Сервоприводи Lexium 28 і серводвигуни Lexium BCH2- оптимізовані сервокомплекти для компактних машин.
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EIO0000002299 |
|---|---|
| Каталог | https://download.schneider-electric.com/files?p_Doc_Ref=DIA7ED2150401EN |
