ОБМЕЖУВАЧ ПЕРЕНАПРУГИ iPF20 20кА 340V 3P N
6,375.10₴
- Additional information
- Description
- Завантаження
- Store Policies
- Enquiries
Additional information
| Максимальний струм розряду | Диференційний режим: 20 кА L/N |
|---|---|
| Тип виробу або компоненту | |
| Диференційний струм | 0.003 мА |
| Момент затягування | |
| Тип розрядника | Електророзподільна мережа |
| [Ue] номінальна робоча напруга | |
| Кількість модулів Ш = 9 мм | 8 |
| Відносна вологість | |
| Тип пристрою вимкнення | застосовуваний апарат захисту gG 25 А – Icu 25 кА |
| Довжина зачистки проводів | |
| Клеми підключення | Термінал тунельного типу (Зверху або знизу) 16-16 мм² гнучкий з зажимом |
| Система заземлення | TN-S |
| Спосіб кріплення | |
| Сертифікація виробу | |
| Дистанційна сигналізація | відсутній |
| [Ut] тимчасова перенапруга | 1453 В L/PE 200 мс стійкість |
| Тип класу розрядника | тип 2 |
| Ступінь ударозахисту | |
| Технологія розрядника | MOV + GDT |
| Номінальний розряд струму | Диференційний режим: 5 кА (L/N) |
| COS | |
| Група продукції | |
| Країна виробник | |
| Висота над рівнем моря |
Description

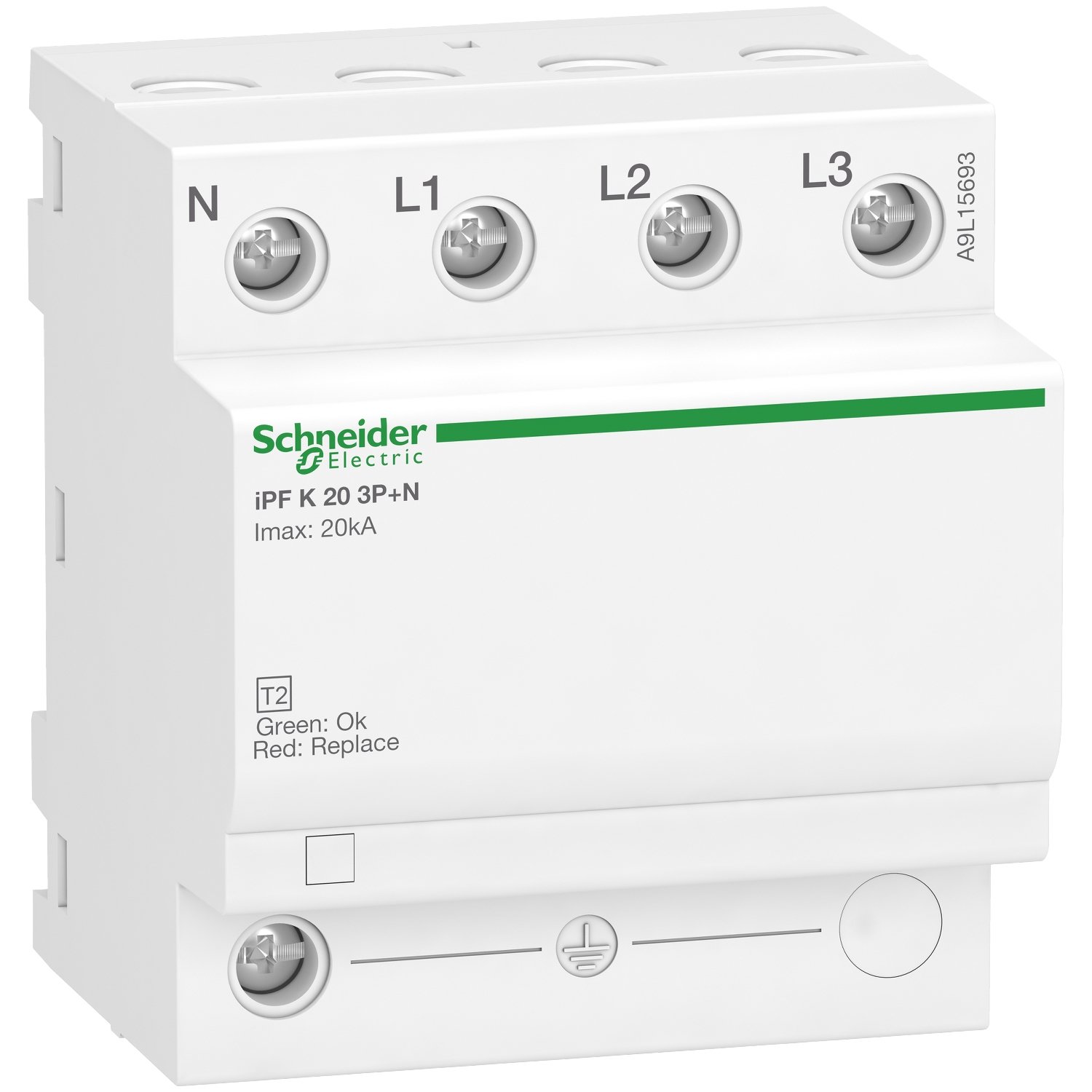

Acti9 iPF K 20 це пристрій захисту від імпульсних перенапруг (ПЗІП) для установок 3P+N. Максимальний струм розряду Imax становить 20 кА. Номінальний струм розряду становить 5 кА. Серія багатополюсних ПЗІП адаптована для систем заземлення TT, TN-S, TN-C. Вхідний захист від перенапруг типу 2 рекомендується для середнього рівня ризику. Максимальна безперервна робоча напруга Uc у звичайному режимі становить 260 В змінного струму між нейтраллю та землею та 340 В змінного струму між фазою та землею. Максимальна безперервна робоча напруга Uc у диференціальному режимі (між фазою та нейтраллю) становить 340 В змінного струму. Рівень захисту від підвищення напруги становить 1,5 кВ у загальному режимі (між нейтраллю та землею) і 1,1 кВ у диференціальному режимі (між фазою та нейтраллю). Номінальна робоча напруга Ue становить 230 В змінного струму або 400 В змінного струму +/- 10%. Колір продукту білий (RAL9003). Розміри: (Ш) 72 мм x (В) 81 мм x (Г) 69 мм. Вага 420г. Ступінь захисту IP20 і IP40 при встановленні в щит. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 85°C. Відповідає стандартам EN 61643-11 і МЕК 61643-11.
| Інструкція | https://download.schneider-electric.com/files?p_Doc_Ref=NHA41381 |
|---|---|
| Каталог | https://download.schneider-electric.com/files?p_Doc_Ref=UAM-ACTI9CATV-V4 |
