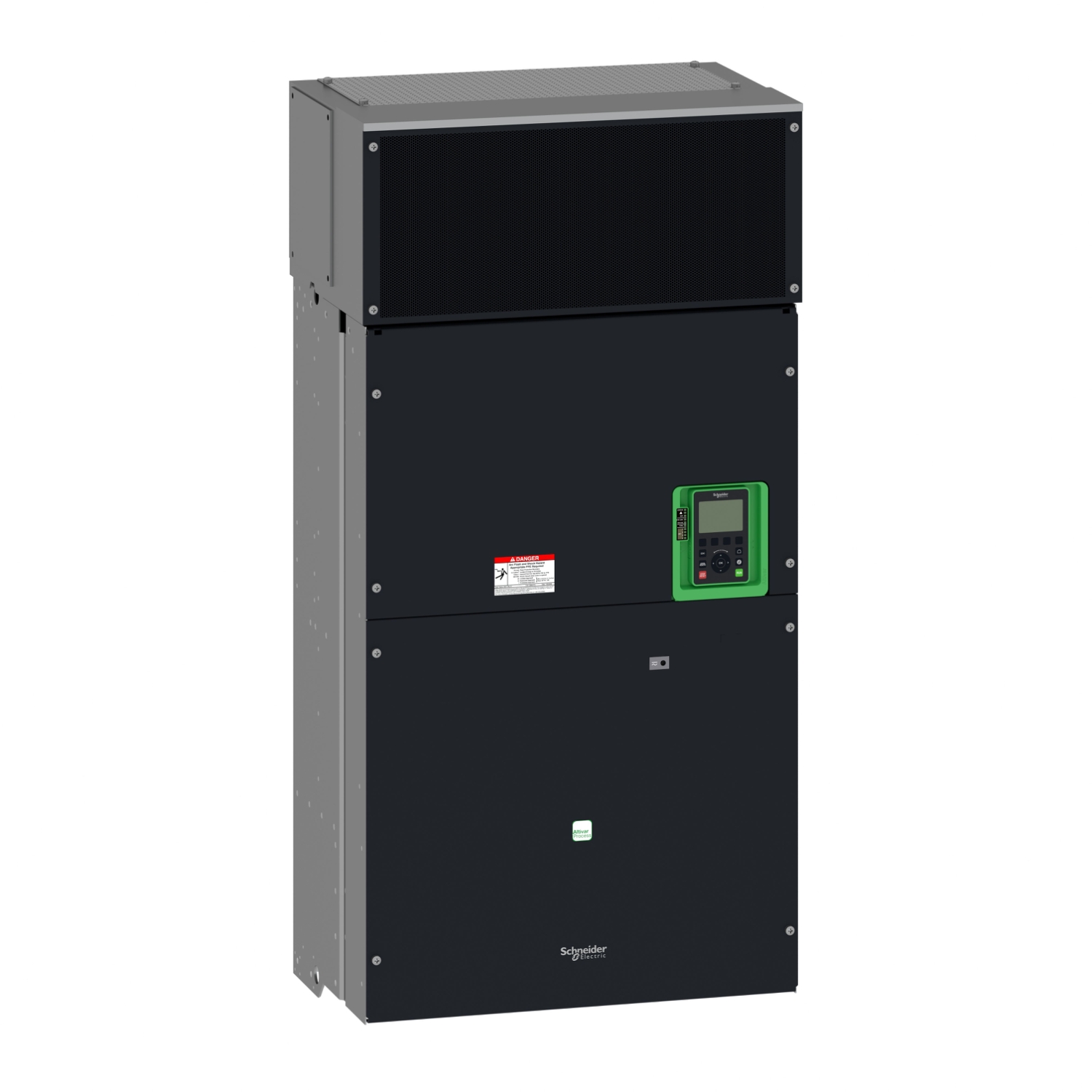

ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV630 250кВт 380-480В, IP21, з ЕМС-фільтром кат.С3
764,715.00₴
- Additional information
- Description
- Завантаження
- Store Policies
- Enquiries
Additional information
| Виробник | |
|---|---|
| Ізоляція | |
| Кількість аналогових виходів | |
| Спосіб кріплення | |
| Номінальний вихідний струм | |
| Кількість дискретних входів | |
| Метод доступу | ведений Modbus TCP |
| Кількість аналогових входів | |
| Категорія перенапруги | ІІІ |
| Частота перемикання | |
| Повна потужність | 229 кВА при 480 В (важкий режим роботи) |
| Виконання | стандартна версія |
| Протокол порту обміну даними | |
| Конкретне застосування | комунальна установа |
| Тип аналогового виходу | |
| Ймовірний струм КЗ [Isc] | 50 кА |
| Матеріал корпусу | |
| Тип аналогового входу | |
| Живлення | |
| Ступінь захисту NEMA | |
| Кількість в одному комплекті | |
| Робоче положення | |
| Максимальний вхідний струм | 451.0 А |
| Тип виробу або компоненту | |
| Вихідна напруга | |
| Сертифікація виробу | |
| Апаратний інтерфейс | |
| Кількість вихідних фаз | 3 |
| Тип пускача двигуна | |
| Присутній робочий елемент | так |
| Висота над рівнем моря | |
| Точність | |
| Формат даних | 8 біт, конфігурується непарний, парний або без парності |
| Кількість релейних виходів | 3 |
| Тривалість вибірки | 10 мс +/- 1 мс (AO1) – аналоговий вихід |
| Тип охолодження | примусове охолодження |
| Тип поляризації | відсутній повний опір |
| Кількість HW інтерфейсів RS485 | 1 |
| Діапазон потужності | |
| Помилка лінеаризації | AO1, AO2: +/- 0.2 % для Аналоговий вихід |
| Місцева сигналізація | |
| Контур регулювання | |
| Частота мережі живлення | |
| Тип конектора | RJ45 (на віддаленому графічному терміналі) для Modbus послідовний |
| Кількість фаз мережі | |
| Номінальна вихідна потужність | |
| Кількість вхідних фаз | 2 |
| Тип дискретного виходу | |
| Тип обміну | напівдуплексний, повнодуплексний, автоузгодження Ethernet/Modbus TCP |
| Потужність двигуна [кВт] | |
| Тип гальмування | постійним струмом |
| COS | |
| Країна виробник | |
| Кількість адрес | |
| Швидкість передачі | |
| Тип дискретного входу | DI7, DI8 програмується як імпульсний вхід: 0-30 кГц, 24 В постійна напруга (<= 30 В) |
| Робоча температура повітря | |
| Логіка дискретних входів | негативна логіка (прийомник) (DI1…DI8), > 16 В (стан 0) , < 10 В (стан 1) |
| Функція безпеки | STO (безпечне вимкнення крутного моменту) SIL 3 |
| Сумісність входів | STOA, STOB дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2 |
| Розсіювана потужність [Вт] | природне охолодження: 606 В при 380 В, частота перемикання 2,5 кГц |
| Рівень шуму | |
| Ступінь захисту | |
| Електромагнітна сумісність | тест на стійкість до радіоперешкод рівень 3 відповідно до МЕК 61000-4-6 |
| Потужність двигуна [к.с.] | |
| Ступінь забруднення | |
| Кадр даних | |
| Вихідна частота приводу | 0.1-500 Гц |
| Максимальна вихідна напруга | 480.0 В |
| Опціональний модуль | комунікаційний модуль, Ethernet Powerlink |
| Максимальна вихідна частоста | |
| Призначення продукту | |
| Опис | Цей частотний перетворювач Altivar Process ATV600 може живити 3-фазні синхронні та асинхронні двигуни. У стандартній комплектації він має 3 вбудовані комунікаційні порти RJ45, 1 порт Ethernet, 2 послідовні порти. Він працює при номінальній напрузі живлення від 380 В до 480 В змінного струму. Цей привод забезпечує до 30% економії енергії в режимі очікування завдяки інноваційній функції Stop and Go без додаткових витрат. Він підходить для двигунів з номінальною потужністю до 250 кВт / 400 кінських сил для застосувань, що вимагають невеликого перевантаження (до 120%). Він підходить для двигунів з номінальною потужністю до 220 кВт / 300 кінських сил для застосувань, що вимагають значного перевантаження (до 150%). Він важить 203 кг, а його розміри становлять 598 мм у ширину, 1195 мм у висоту та 380 мм у глибину. Він призначений для встановлення на стіні у вертикальному положенні (+/- 10 °). |
| Тип релейного виходу | конфігурована релейна логіка R3: реле послідовності нормально відкритий електрична довговічність 100000 циклів |
| Опір ізоляції | |
| Лінійний струм | |
| Назва пристрою | |
| Тип захисту | |
| Час оновлення | |
| Монтаж шафи | |
| Висота | |
| Назва | ПЕРЕТВОРЮВАЧ ЧАСТОТИ ATV630 250кВт 380-480В, IP21, з ЕМС-фільтром кат.С3 |
| Вібростійкість | |
| Ударостійкість | |
| Маса нетто | |
| ЕМС фільтр | вбудований з50 м відповідно до МЕК 61800-3 категорія C3 |
| Стандарти | |
| Серія продукту | |
| Статус серії | regular |
| Валюта | UAH |
| Код УКТЗЕД | 8504409000 |
| Штрих-код | b3606481154729 |
| Маркування | |
| Глибина | |
| Ширина | |
| Частота мережі | |
| Відносна вологість |
Description
Цей частотний перетворювач Altivar Process ATV600 може живити 3-фазні синхронні та асинхронні двигуни. У стандартній комплектації він має 3 вбудовані комунікаційні порти RJ45, 1 порт Ethernet, 2 послідовні порти. Він працює при номінальній напрузі живлення від 380 В до 480 В змінного струму. Цей привод забезпечує до 30% економії енергії в режимі очікування завдяки інноваційній функції Stop and Go без додаткових витрат. Він підходить для двигунів з номінальною потужністю до 250 кВт / 400 кінських сил для застосувань, що вимагають невеликого перевантаження (до 120%). Він підходить для двигунів з номінальною потужністю до 220 кВт / 300 кінських сил для застосувань, що вимагають значного перевантаження (до 150%). Він важить 203 кг, а його розміри становлять 598 мм у ширину, 1195 мм у висоту та 380 мм у глибину. Він призначений для встановлення на стіні у вертикальному положенні (+/- 10 °).
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=JYT50472 |
|---|---|
| Інструкція | https://download.schneider-electric.com/files?p_Doc_Ref=EAV63253 |
| How to video | |
| Каталог | https://download.schneider-electric.com/files?p_Doc_Ref=DIA3ED2201101EN |
