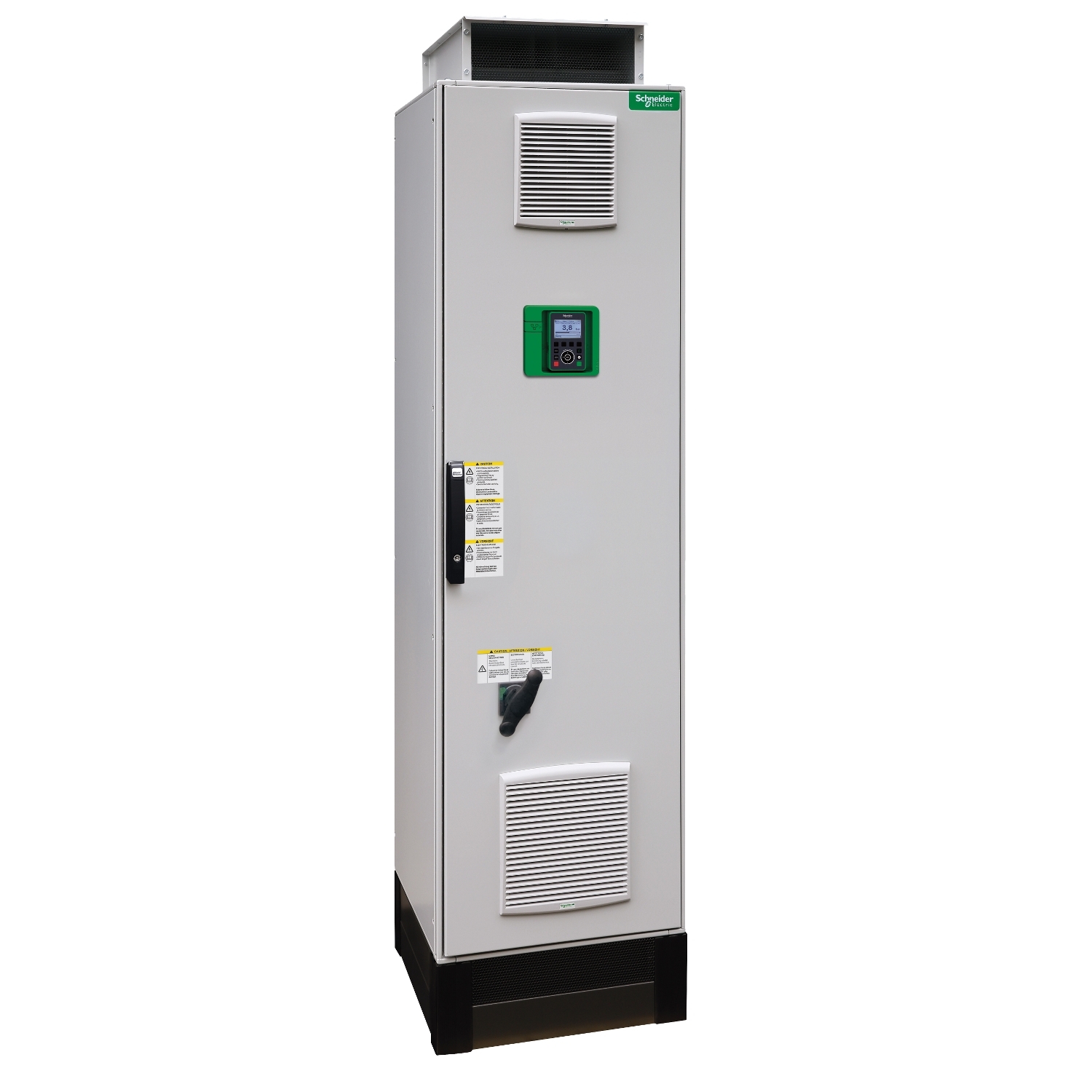

ПЕРЕТВОРЮВАЧ ЧАСТОТИ комплектний ATV650F 250кВт 380-440В, IP54,ЕМС-фільтр кат.С3
1,104,613.00₴
- Additional information
- Description
- Завантаження
- Store Policies
- Enquiries
Additional information
| Вихідна частота приводу | 0.1-500 Гц |
|---|---|
| Ступінь захисту | |
| Робоча температура повітря | |
| Електромагнітна сумісність | тест на стійкість до електростатичного розряду рівень 3 відповідно до МЕК 61000-4-2 |
| Кількість релейних виходів | 3 |
| Ступінь забруднення | |
| Кадр даних | |
| Максимальна вихідна напруга | 440.0 В |
| Матеріал корпусу | |
| Кількість вхідних фаз | 2 |
| Опціональний модуль | слот А: комунікаційний модуль, Profibus DP V1 |
| Тривалість вибірки | 2 мс +/- 0,5 мс (DI1…DI4) – дискретний вхід |
| Частота мережі живлення | |
| Кількість вихідних фаз | 3 |
| Тип аналогового входу | |
| Потужність двигуна [кВт] | |
| Тип конектора | RJ45 (на віддаленому графічному терміналі) для Ethernet/Modbus TCP |
| Швидкість передачі | |
| Тип охолодження | примусове охолодження |
| Тип гальмування | постійним струмом |
| Кількість в одному комплекті | |
| Робоче положення | |
| Вихідна напруга | |
| Ізоляція | |
| Відносна вологість | |
| Живлення | |
| Сумісність входів | DI1… DI6 дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2 |
| Точність | +/- 0.6 % AI1, AI2, AI3 для температури 60 °C аналоговий вхід |
| Апаратний інтерфейс | |
| Кількість аналогових виходів | |
| Присутній робочий елемент | так |
| Спосіб кріплення | |
| Тип пускача двигуна | |
| Максимальний вхідний струм | 453.0 А |
| Категорія перенапруги | ІІІ |
| Формат даних | 8 біт, конфігурується непарний, парний або без парності |
| Ймовірний струм КЗ [Isc] | 50 кА |
| Тип аналогового виходу | |
| Повна потужність | 243 кВА при 440 В (важкий режим роботи) |
| Логіка дискретних входів | |
| Висота над рівнем моря | |
| Виконання | з роз'єднувачем |
| Тип дискретного виходу | |
| ЕМС фільтр | вбудований з150 м відповідно до МЕК 61800-3 категорія C3 |
| Розсіювана потужність [Вт] | 5750 В, частота перемикання 2,5 кГц (нормальний режим роботи) |
| Діапазон потужності | |
| Призначення продукту | |
| Тип виробу або компоненту | |
| Сертифікація виробу | |
| COS | |
| Країна виробник | |
| Номінальна вихідна потужність | |
| Кількість фаз мережі | |
| Максимальна вихідна частоста | |
| Номінальний вихідний струм | |
| Тип обміну | напівдуплексний, повнодуплексний, автоузгодження Ethernet/Modbus TCP |
| Конкретне застосування | комунальна установа |
| Кількість адрес | |
| Помилка лінеаризації | AI1, AI2, AI3: +/- 0,15 % максимального значення для Аналоговий вхід |
| Функція безпеки | STO (безпечне вимкнення крутного моменту) SIL 3 |
| Місцева сигналізація | |
| Кількість дискретних входів | |
| Тип поляризації | відсутній повний опір |
| Метод доступу | ведений Modbus TCP |
| Контур регулювання | |
| Протокол порту обміну даними | |
| Рівень шуму | |
| Кількість аналогових входів | |
| Частота перемикання | |
| Тип релейного виходу | конфігурована релейна логіка R1: реле несправності нормально відкритий/закритий електрична довговічність 100000 циклів |
| Тип дискретного входу | DI7, DI8 програмується як імпульсний вхід: 0-30 кГц, 24 В постійна напруга (<= 30 В) |
Description
Цей частотний перетворювач Altivar Process ATV600 може живити 3-фазні синхронні та асинхронні двигуни. У стандартній комплектації він має 3 вбудовані комунікаційні порти RJ45, 1 порт Ethernet, 2 послідовні порти. Він працює при номінальній напрузі живлення від 380 В до 440 В змінного струму. Цей привод забезпечує до 30% економії енергії в режимі очікування завдяки інноваційній функції Stop and Go без додаткових витрат. Він підходить для двигунів з номінальною потужністю до 250 кВт для застосувань, що вимагають невеликого перевантаження (до 120%). Він підходить для двигунів з номінальною потужністю до 200 кВт для застосувань, що вимагають значного перевантаження (до 150%). Він важить 420 кг і має такі розміри: ширина 600 мм, висота 2350 мм, глибина 669 мм. Він призначений для встановлення на стіні у вертикальному положенні (+/- 10 °).
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=EAV64300 |
|---|---|
| Інструкція | https://download.schneider-electric.com/files?p_Doc_Ref=NVE57369 |
| How to video | |
| Каталог | https://download.schneider-electric.com/files?p_Doc_Ref=DIA3ED2201101EN |
