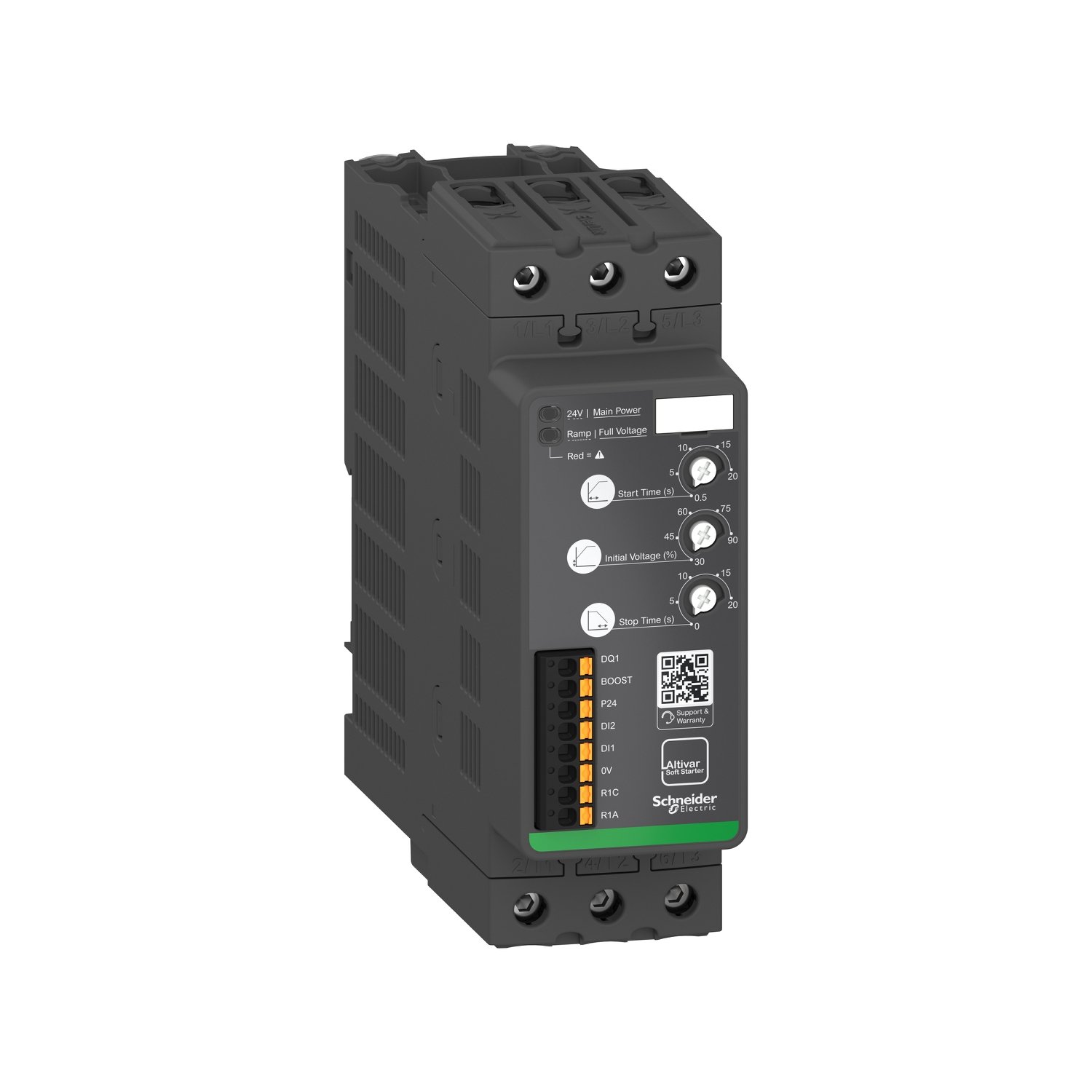

Пристрій плавного пуску Altivar ATS130, 80 A, 3ф 200…480 В, 45 кВт
37,168.00₴
- Additional information
- Description
- Завантаження
- Store Policies
- Enquiries
Additional information
| Сертифікація виробу | |
|---|---|
| Відносна вологість | 5-95 % non condensing without dripping water відповідно до МЕК 60068-2-3 |
| Група продукції | |
| Робоче положення | |
| Контроль крутного моменту | ні |
| Ступінь забруднення | |
| Доступна функція | |
| Сумісність входів | дискретний вхід ПЛК рівня 1відповідно до МЕК 61131-2 |
| Втрати потужності | 454 W 300 % Ie |
| Потужність двигуна [кВт] | |
| Робоча температура повітря | |
| Електромагнітна сумісність | conducted disturbances, induced by radiofrequency fields рівень 1 відповідно до МЕК 61000-4-6 |
| Призначення продукту | |
| Кількість фаз мережі | |
| Підключення пристрою | |
| [Uc] напруга схеми керування | |
| Робоча швидкість | |
| Частота мережі живлення | |
| Потужність двигуна [к.с.] | |
| Логіка дискретних входів | |
| Висота над рівнем моря | |
| Кількість дискретних входів | |
| Категорія застосування | |
| Кількість дискретних виходів | |
| [Ie] номінальний робочий струм | |
| Тип дискретного входу | |
| Наявність дисплея | ні |
| Назва | Пристрій плавного пуску Altivar ATS130, 80 A, 3ф 200…480 В, 45 кВт |
| Статус серії | new |
| Кількість релейних виходів | 1 |
| Маркування | |
| internal bypass | так |
| overload current | 300 % Ie for 5 с |
| Control power | 3 W steady state |
| Тип дисплея | 1 світлодіод (yellow and red) для motor operation phases, errors |
| Minimum motor current | 20 % Ie |
| Тип захисту | |
| Назва пристрою | |
| Опис | Цей пристрій плавного пуску відноситься до серії Altivar Soft Starter ATS130, які призначені для пуску і зупинки асинхронних двигунів, що живляться від мережі від 200 до 480 В. При номінальному робочому струмі 73 А в нормальному режимі він живить двигун потужністю від 22 до 45 кВт в залежності від напруги мережі. Компактний, він забезпечує механічну та електричну гнучкість при проектуванні панелей керування. ATS130 не потребує профілактичного обслуговування і дозволяє оптимізувати керування двигуном, особливо в поєднанні з автоматичним вимикачем двигуна TeSys Deca. Він розроблений з силовими клемами Everlink і пружинними клемами керування, які дозволяють уникнути щорічного підтягування проводів. Цей пристрій плавного пуску має таку ж ширину (55 мм), як і автоматичний вимикач двигуна TeSys Deca габарит 3; він дозволяє створити пристрій плавного пуску двигуна ATS130. Його розміри складають 55 мм (ширина) x 165 мм (глибина) x 179 мм (висота), а вага – 1,26 кг. Пристрій плавного пуску Altivar ATS130 призначений для керування насосами, вентиляторами, компресорами, конвеєрами та іншими простими механізмами. Він відповідає стандарту IEC/EN60947-4-1 і має сертифікати CE, EAC, UKCA, CCC і RCM. Є можливість встановити на ATS130 охолоджувальний вентилятор, щоб збільшити кількість пусків на годину. Пристрої плавного пуску ATS130 можна встановлювати за задню панель або на DIN-рейці, бік-о-бік, і вони адаптовані до шаф глибиною 200 мм. Пристрої плавного пуску Altivar ATS130 не потребують профілактичного обслуговування і підвищують ефективність під час проектування, виробництва та введення в експлуатацію. Ця серія відповідає стандарту Ecolabel Green Premium, розроблена з урахуванням екологічних міркувань, що виходять за рамки чинних директив і правил, відповідно до вимог RoHS і REACH. |
| Валюта | UAH |
| Тип дискретного виходу | |
| Тип виробу або компоненту | |
| Виробник | |
| [Ue] rated operational voltage | 480 В 50 к.с нормальний режим роботи |
| Стандарти | |
| Маса нетто | |
| Service factor | 100 |
| material declaration | так |
| Ширина | |
| Глибина | |
| Висота | |
| Серія продукту | |
| Тип релейного виходу | релейні виходи R1A, R1C нормально відкритий |
Description
Цей пристрій плавного пуску відноситься до серії Altivar Soft Starter ATS130, які призначені для пуску і зупинки асинхронних двигунів, що живляться від мережі від 200 до 480 В. При номінальному робочому струмі 73 А в нормальному режимі він живить двигун потужністю від 22 до 45 кВт в залежності від напруги мережі. Компактний, він забезпечує механічну та електричну гнучкість при проектуванні панелей керування. ATS130 не потребує профілактичного обслуговування і дозволяє оптимізувати керування двигуном, особливо в поєднанні з автоматичним вимикачем двигуна TeSys Deca. Він розроблений з силовими клемами Everlink і пружинними клемами керування, які дозволяють уникнути щорічного підтягування проводів. Цей пристрій плавного пуску має таку ж ширину (55 мм), як і автоматичний вимикач двигуна TeSys Deca габарит 3; він дозволяє створити пристрій плавного пуску двигуна ATS130. Його розміри складають 55 мм (ширина) x 165 мм (глибина) x 179 мм (висота), а вага – 1,26 кг. Пристрій плавного пуску Altivar ATS130 призначений для керування насосами, вентиляторами, компресорами, конвеєрами та іншими простими механізмами. Він відповідає стандарту IEC/EN60947-4-1 і має сертифікати CE, EAC, UKCA, CCC і RCM. Є можливість встановити на ATS130 охолоджувальний вентилятор, щоб збільшити кількість пусків на годину. Пристрої плавного пуску ATS130 можна встановлювати за задню панель або на DIN-рейці, бік-о-бік, і вони адаптовані до шаф глибиною 200 мм. Пристрої плавного пуску Altivar ATS130 не потребують профілактичного обслуговування і підвищують ефективність під час проектування, виробництва та введення в експлуатацію. Ця серія відповідає стандарту Ecolabel Green Premium, розроблена з урахуванням екологічних міркувань, що виходять за рамки чинних директив і правил, відповідно до вимог RoHS і REACH.
| Інструкція | https://download.schneider-electric.com/files?p_Doc_Ref=PKR10051 |
|---|---|
| Інструкція користувача | https://download.schneider-electric.com/files?p_Doc_Ref=PKR10053 |
