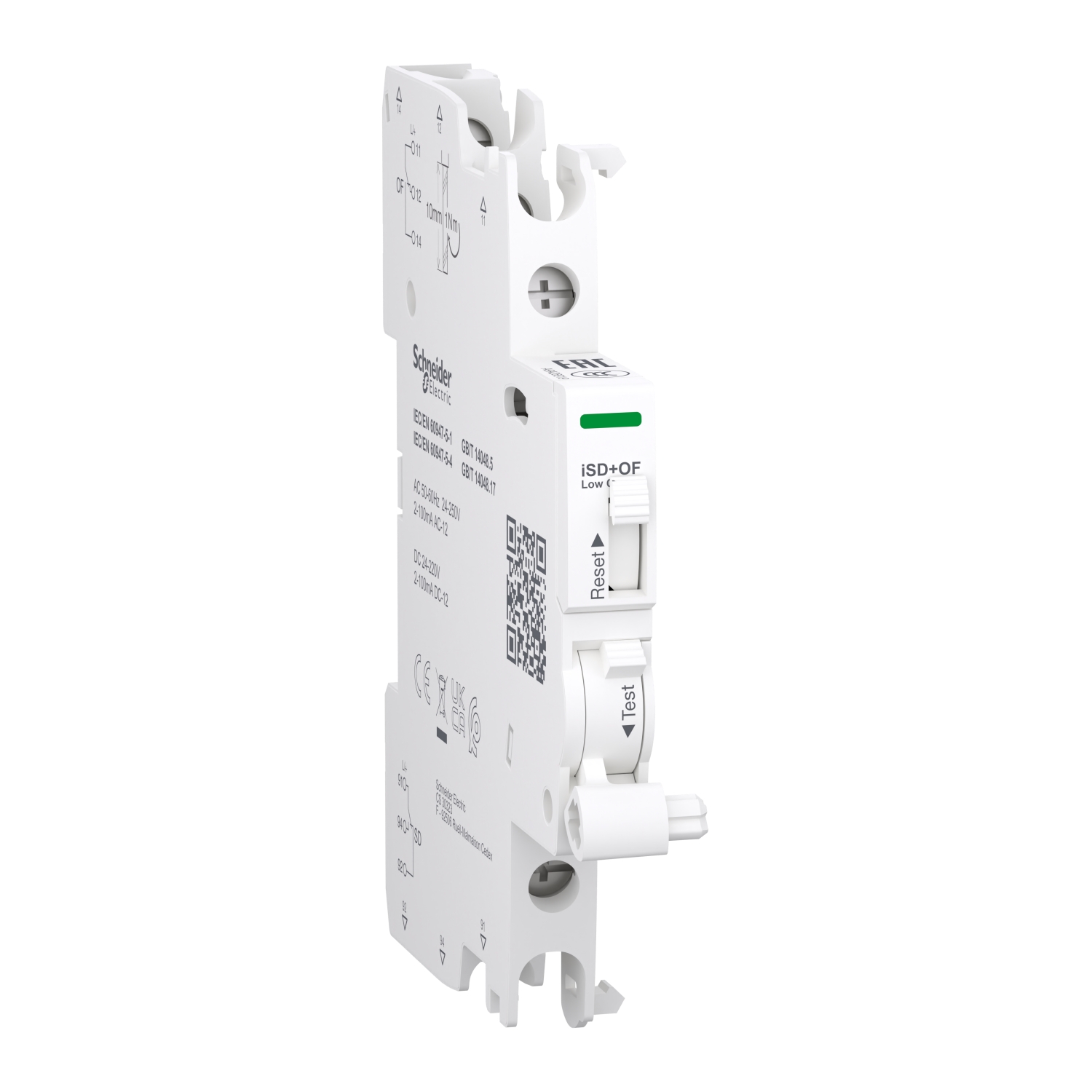

Допоміжний контакт, Acti9 A9A, iSD+OF, 2 C/O, 2 мА до 100 мА, від 24 В до 250 В зм. стр., від 24 В до 220 В пост. стр., підключення зверху та знизу

Additional information

Description

Модульний допоміжний контакт iSD-OF Acti9 передає сигнал про несправність пов’язаного з ним пристрою на програмований логічний контролер. Номінальний струм (In) становить від 2 мА до 100 мА з робочою частотою від 50 Гц до 60 Гц при від 24 В до 240 В змінного струму та від 2 мА до 100 мА при від 24 В до 220 В постійного струму. Має 2 контакти, що перемикаються, типу 2 закритий/відкритий. Він призначений нових установок або тих, що модернізуються, в невеликих комерційних будівлях, будівлях критичної інфраструктури, закладах охорони здоров’я, промисловості, центрах обробки даних та ін. Контакт iSD-OF сумісний із серією Acti9, наприклад, iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC60 та iID RCCB. Контакт iSD-OF встановлюється лише разом з пристроями серії Acti9, такими як, iID, iDPN Vigi, iSW-NA, ARA, iC60 і RCA. Якщо встановлення виконується без гребінчастої шинки, то він також сумісний з iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. Гвинтові клеми як зверху, так і знизу. Підключення допускається жорстким мідним кабелем. Площа перерізу кабелю від 1 мм² до 4 мм². Підключення допускається за допомогою гнучкого мідного кабелю. Площа перерізу кабелю від 0,5 мм² до 2,5 мм². Підключення допускається жорсткими мідними кабелями (2 кабелі). Площа перерізу кабелю становить 2,5 мм². Також допускається виконувати підключення гнучкими мідними кабелями з наконечникоми (2 кабелі). Площа перерізу кабелю становить 1,5 мм². Номінальна напруга ізоляції (Ui) до 500В. Він має номінальну імпульсну напругу (Uimp) 4 кВ. Ширина пристрою становить 9 мм, тобто 1 модуль. Розміри (Ш) 9 мм x (В) 90 мм x (Г) 73 мм. Колір виробу білий (RAL 9003). Ступінь забруднення – 3. Рівень тропікалізації – обробка 2. Момент затягування зєднання – 1 Н. м (знизу) для типу викрутки PZ1.
