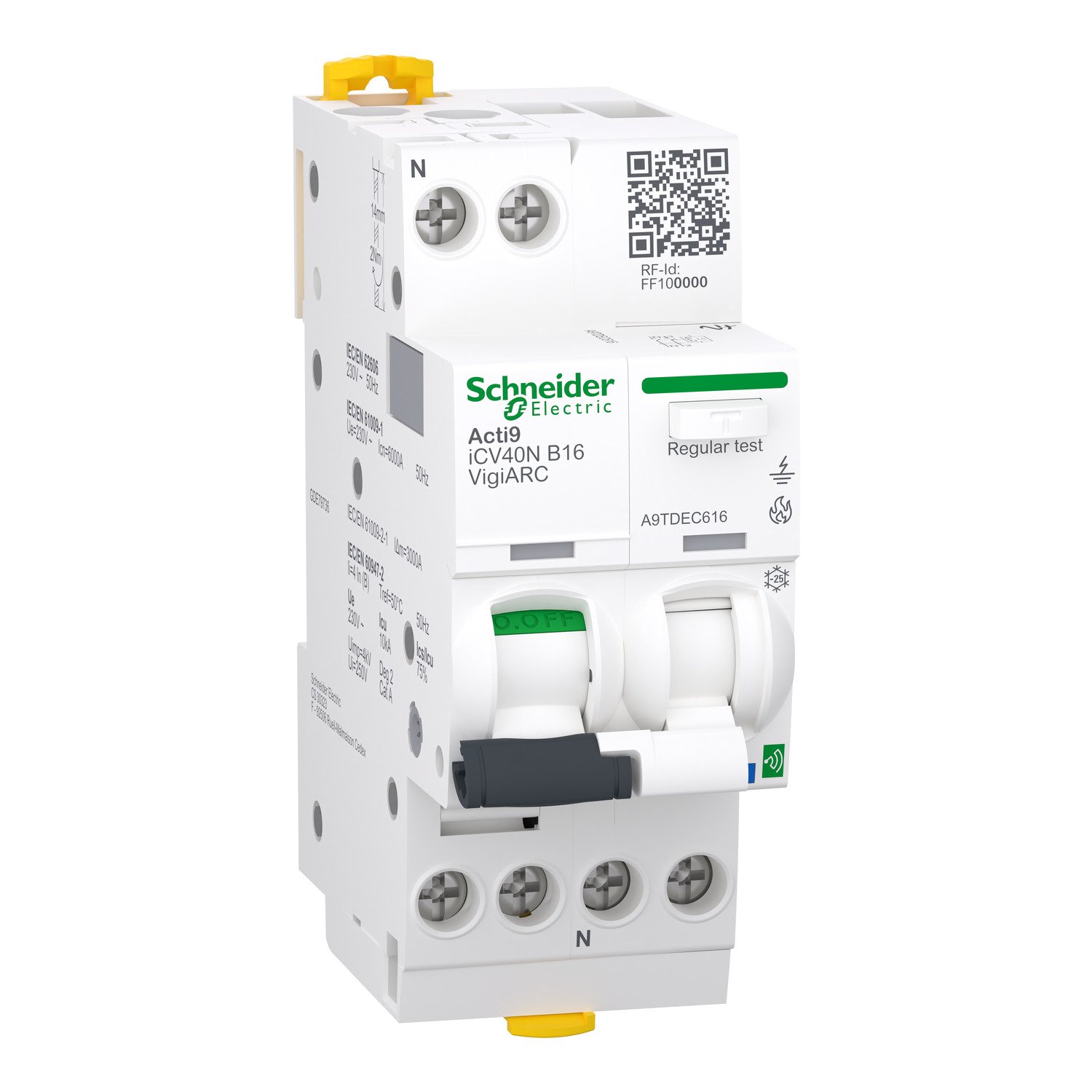

Пристрій захисту від дугового замикання з функцією автоматичного вимикача диференційного струму, Active iCV40N VigiARC, 1P+N, 16A, B, 30мА, A-SI
9,789.00₴
- Additional information
- Description
- Завантаження
- Store Policies
- Enquiries
Additional information
| Відключаюча здатність | 10 кА Icu на 230 В змінний струм 50 Гц відповідно до МЕК 60947-2 |
|---|---|
| Електрична зносостійкість | |
| Точність | |
| Керування подіями | overload |
| Клеми підключення | |
| Опис параметрів блокування | Пристрій для встановлення навісних замків |
| Тропічне виконання | |
| Кількість захищених полюсів | |
| Висота над рівнем моря | |
| Технологія розчеплювача | |
| Категорія перенапруги | ІІІ |
| Положення нейтралі | |
| Кількість модулів Ш = 9 мм | 4 |
| Момент затягування | |
| Механічна зносостійкість | |
| Ступінь забруднення | |
| Спосіб кріплення | |
| Ступінь захисту | |
| Довжина зачистки проводів | |
| Крива відключення | |
| [Ue] номінальна робоча напруга | |
| Місцева сигналізація | |
| Тип виробу або компоненту | |
| Клас обмеження | |
| Тип вимірювання | |
| Чутливість до витоку струму | |
| [In] номінальний струм | |
| COS | |
| Група продукції | |
| Країна виробник | |
| Відносна вологість |
Description
Acti9 Active iCV40 ARC – це пристрій захисту від дугового замикання з функцією автоматичного вимикача диференційного струму. Кількість полюсів 1P+N, номінальний струм 16А, крива відключення B. Клас захисту від витоку на землю – тип A-SI з чутливістю 30 мА. Миттєве спрацювання при виникненні витоку струму на землю. Номінальна відключаюча здатність при короткому замиканні 6000 А при 230 В змінного струму, відповідно до стандарту МЕК 61009-2-1. Пристрій захищає від короткого замикання, перевантаження, витоку струму та дугового замикання. Пристрої Acti9 Active взаємодіють зі шлюзом EcoStruxure Panel Server Entry, Universal та Advanced. Його система попередньої сигналізації може запобігти будь-якому перевантаженню, витоку заземлення та перенапрузі. Також пристрії може вимірювати напругу, струм і потужність. Унікальні індикатори VisiTrip надають інформацію про спрацювання та його причину. Електрична зносостійкість до 10 000 циклів і механічна зносостійкість до 20 000 циклів. Номінальна напруга ізоляції Ui 250 В змінного струму. Клас обмеження 3 (згідно з МЕК 60898-1). Виріб призначений для встановлення на DIN-рейку. Його ширина 4 модулі по 9 мм. Ступінь забруднення – 2. Колір білий (RAL9003). Розміри – (Ш) 36 мм х (В) 91 мм х (Г) 73 мм. Має ступінь захисту IP20 (відповідно до стандарту МЕК 60529) і IP40 при встановлення в щиті. Пристрій відповідає стандартам МЕК 60898-1, МЕК 60947-2, МЕК 62606, МЕК 61009-1 і МЕК 61009-2-1.
| Інструкція користувача | https://www.productinfo.schneider-electric.com/ecostruxurepanelserverguide/ |
|---|---|
| Інструкція | https://download.schneider-electric.com/files?p_Doc_Ref=UAM-GDE66871-00_UKR |
| How to video |
