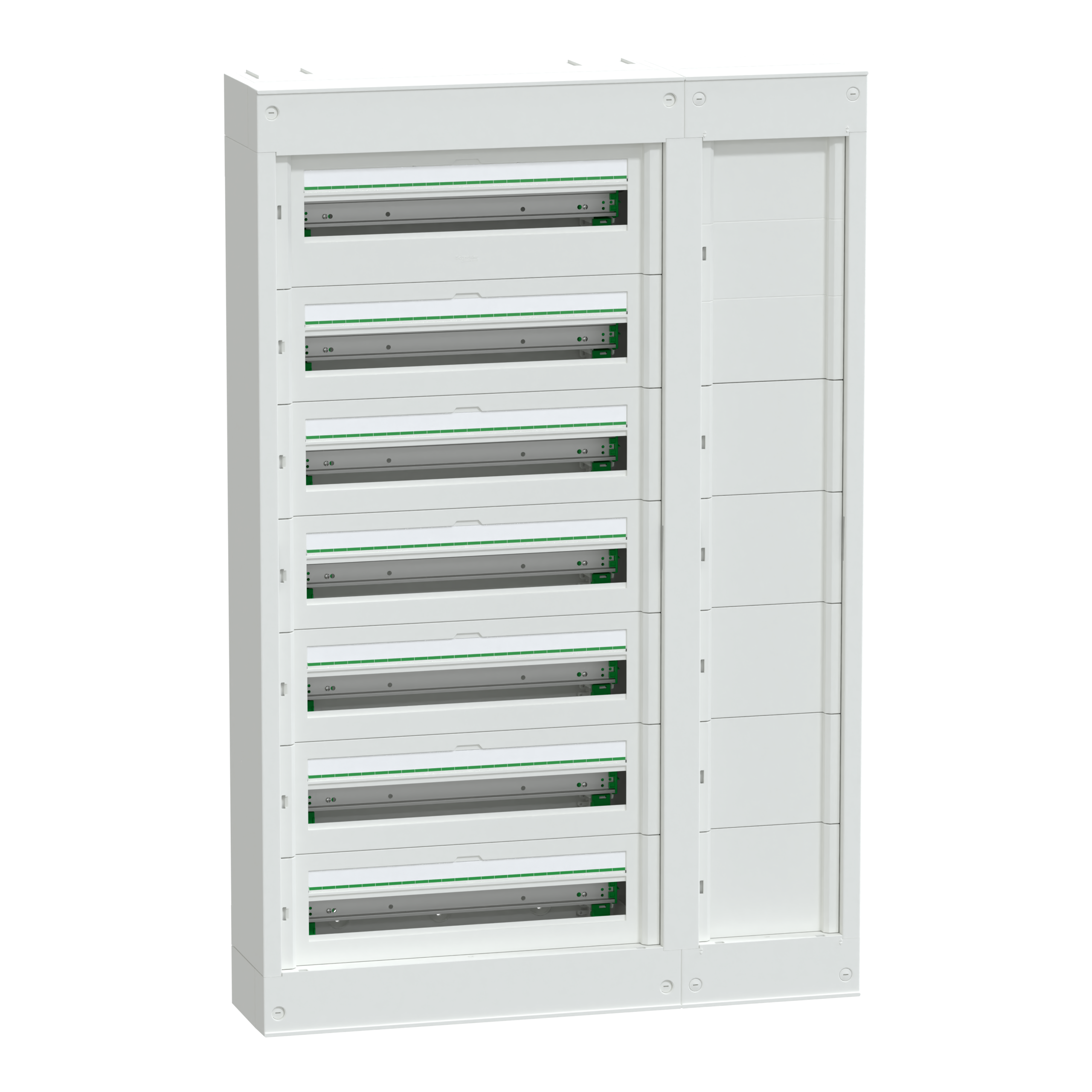

Щит навісний з розподільчим каналом, 8 рядів, 24 модулі, PrismaSeT S

Additional information

Description

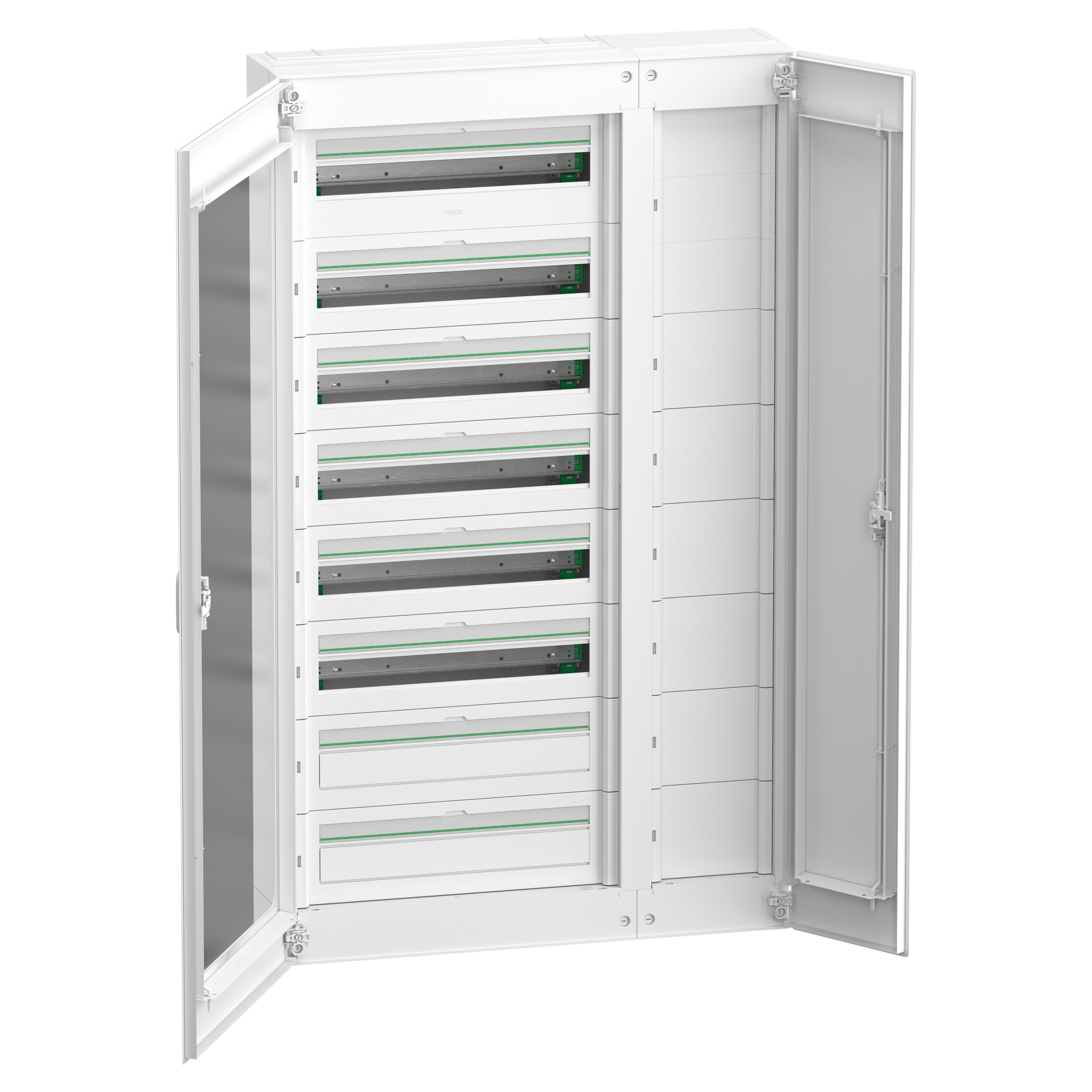

Розподільчий щит навісний PrismaSeT XS, оснащений бічними каналами. Зроблений з металу та пластику, щит містить 8 рядів по 24 модулі ( 18мм ). У ньому можна розмістити всі типи модульних розподільчих пристроїв. Корпус і бічний канал мають більший простір на першому ряду для розміщення вхідного автоматичного вимикача або вимикача NSXm 160, оснащеного, при необхідності, модулем захисту від витоку струму на землю. Щит призначений для встановлення всередині приміщень. Ступінь захисту IP41 ( з дверима ) і IP30 ( без дверей ). Колір корпусу, пластрону білий (RAL 9003). Щит призначений для використання у житлових та промислових секторах. Щит розреблено для електриків, він ергономічний та гнучкий у встановленні. Кабелі можуть вводитися через верхню або нижню частину щита за допомогою зйомних пластин для введення кабелів. Можливо вводити кабелі, шини та кабельні короби. Щит поставляється в зібраному вигляді. Оснащений 8 DIN-рейками. Рейки зйомні, що полегшує прокладання кабелів та технічне обслуговування. Комплектується з 1 клемним блоком заземлення. Клемний блок забезпечує 96 виходів (12×25 мм² + 84×4 мм²). Щит може вмістити вертикальний розподільний блок Acti9 VDIS 24 модулі. З щитом комплектуються: 8 захисних пластин, 7 кабельних зажимів, 8 пластронів, 8 заглушок. Клас електричної ізоляції II. Номінальна напруга ізоляції Ui 400 В. Категорія перенапруги II. Номінальний струм In 160 А. Відповідає стандартам МЄК 61439-1, 2 і 3. Загальні розміри: (Ш) 820 мм x (В) 1406 мм x (Г) 191 мм. Вага виробу 34,640 кг.
