Вертикальний розподільчий блок, Acti9 VDIS, з проводами, 3P+N 160A, 250/440В, 66 виходів
18,727.21₴
- Additional information
- Description
- Завантаження
- Store Policies
- Enquiries
Additional information
| Країна виробник | |
|---|---|
| Група продукції | |
| COS | |
| Кількість клемних блоків | |
| Клеми підключення | розподіл: push-in spring terminals1.5-16 мм² (гнучкий з зажимом) |
| Додаткове обладнання | |
| Сумісність серії | |
| Ступінь забруднення | |
| Тип виробу або компоненту | |
| Гнучкість кабелю | |
| [In] номінальний струм | |
| Розподільчий блок відводів | |
| [Ue] номінальна робоча напруга |
Description

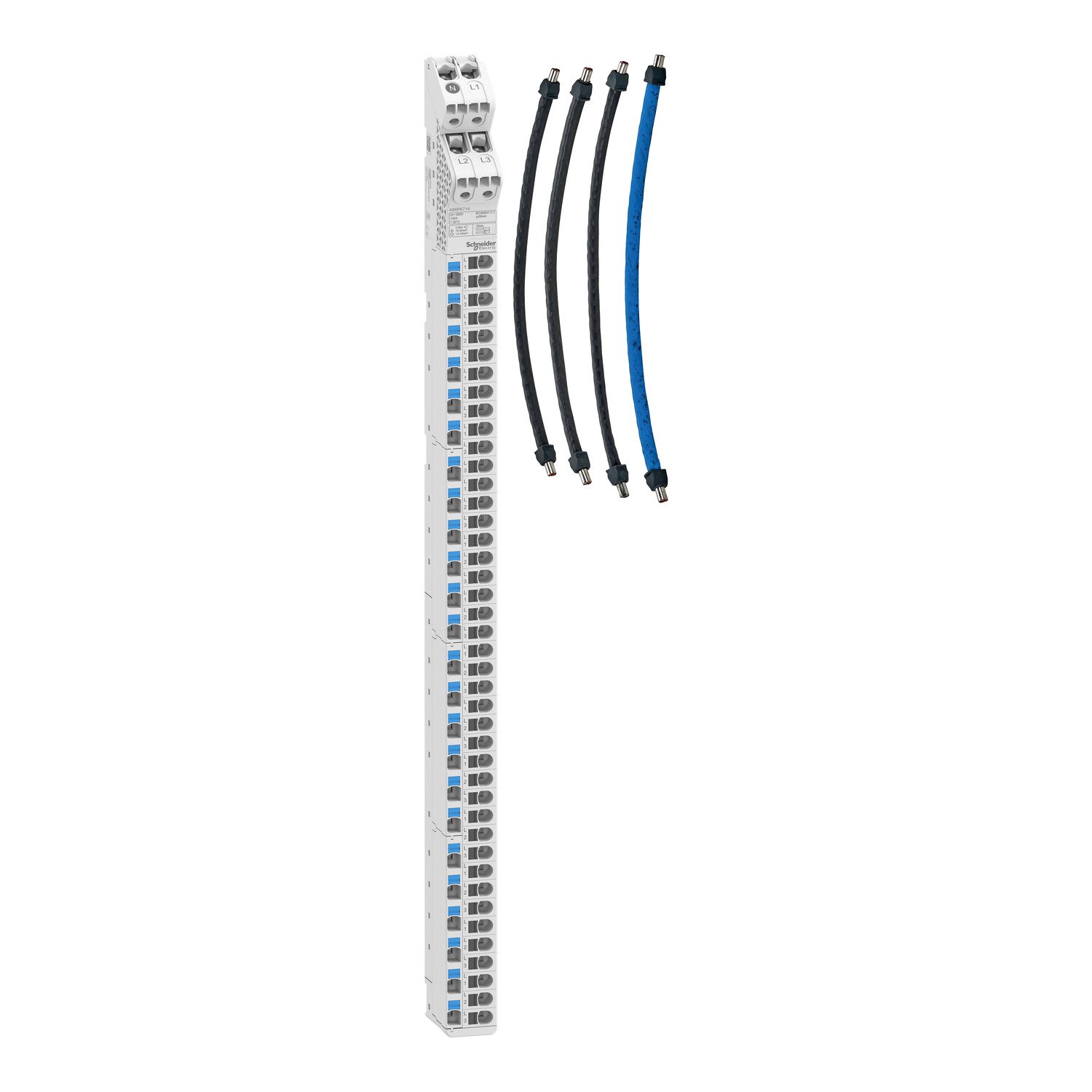

Вертикальний розподільчий блок Acti9 VDIS. У комплекті з розподільчим блоком також поставляються 4 гнучкі кабелі довжиною 380 мм. Кількість полюсів 4. Має 66 виходів з 1 клемним блоком. Призначений для 3P+N і має 66 виводів. Виводи розподільчого блоку мають 14 виходів для кожної фази і 24 виходи для нейтралі. Має розташовані в шаховому порядку клеми для спрощення підключення. Номінальна робоча напруга Ue 250 – 440 В змінного струму. Номінальний струм In 125А. Робоча частота 50 Гц або 60 Гц. Номінальна напруга ізоляції Ui 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp 6 кВ. Клеми тунельного типу дозволяють підключати кабелі перерізом від 10 мм² до 35 мм². Самозажимні пружинні клеми дозволяють використовувати для розподілу жорсткі мідні кабелі перерізом від 1,5 мм² до 10 мм². Також можливе підключення багатожильних мідних кабелів перерізом від 4 мм² до 16 мм² та гнучких мідних кабелів з наконечниками або без них перерізом від 1,5 мм² до 16 мм². Монтується на DIN-рейку. Розміри: (Ш) 95 мм x (В) 730 мм x (Г) 53 мм. Вага виробу 2,040 кг.
| Інструкція | https://download.schneider-electric.com/files?p_Doc_Ref=JYT9455601 |
|---|---|
